首先你要有联网的电脑

首先你要在本地已经安装好了数据库mysql

首先你的数据库和表已经建立好了

然后才是下面要做er图的事情

一 首先下载workbench

• 1.1登录下载地址workbench官方下载地址

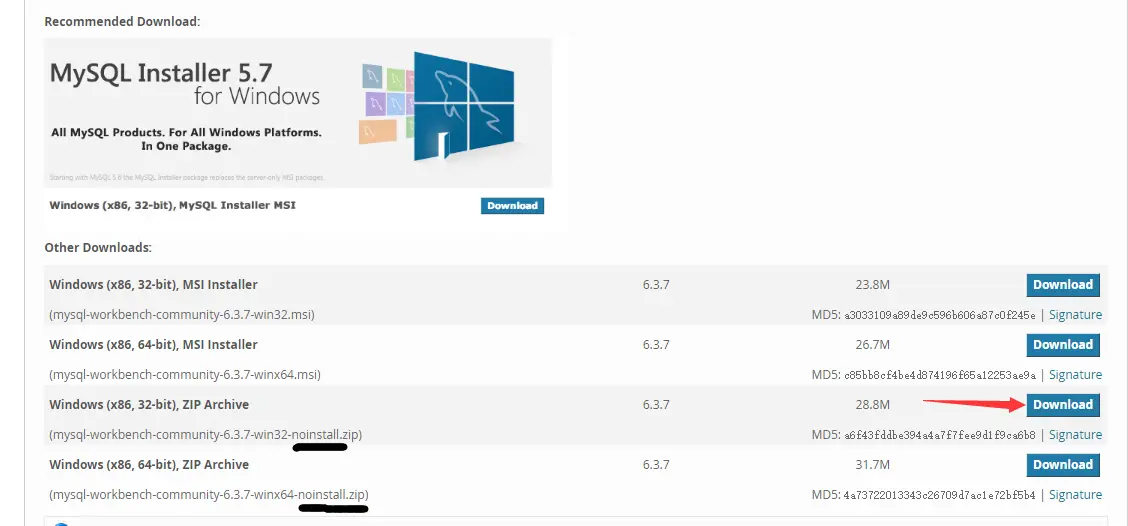

• 1.2选择适合自己电脑版本这里画黑线的地方的意思是说是解压可用的。直接下载这个就可以

• 1.3 一般来说这里需要用到oracle的账号，申请一个就ok

• 1.4 用账号登录之后然后就可以直接下载了

二 进入目录，打开exe 然后登录自己的mysql数据库

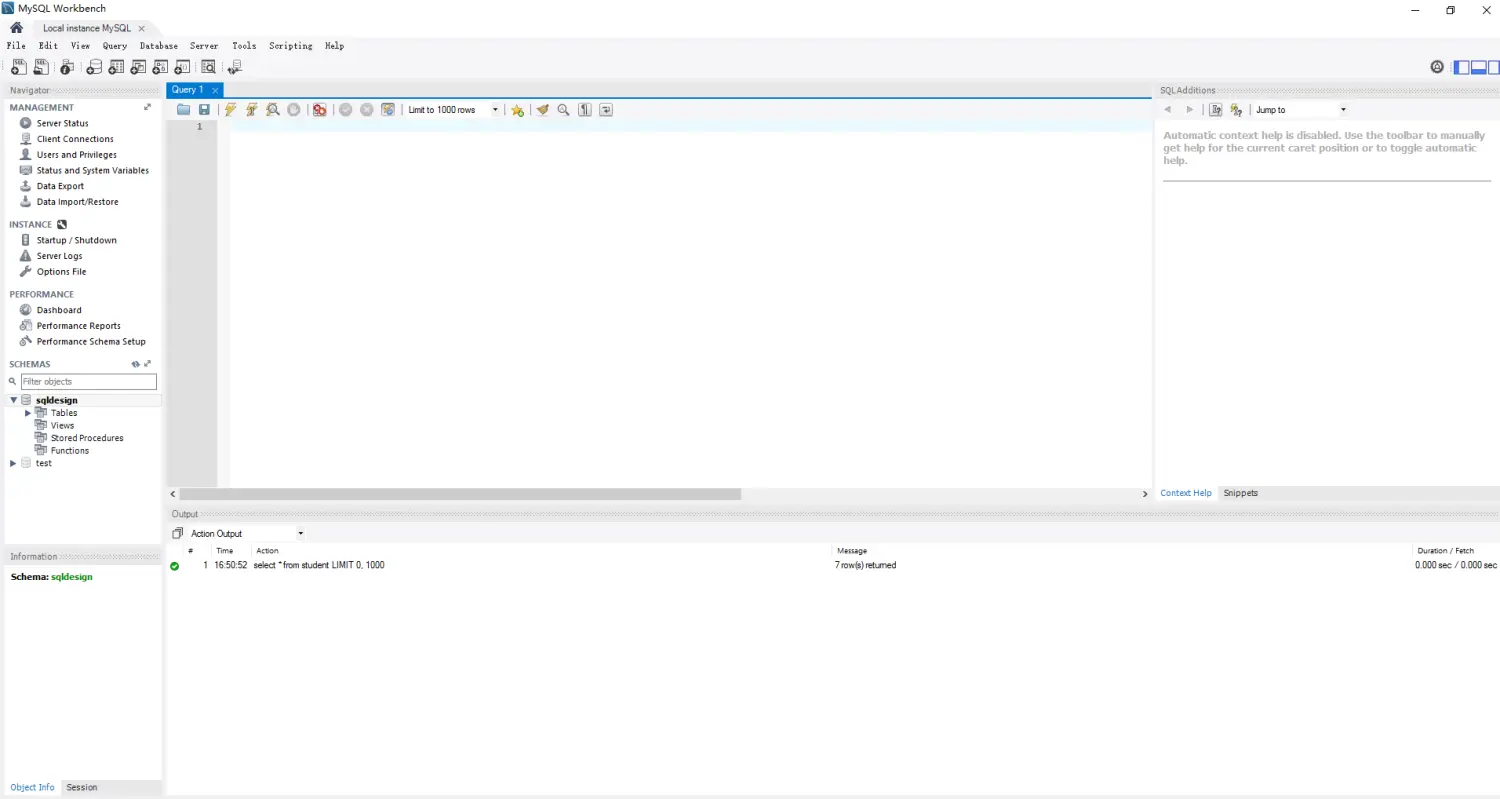

进入之后差不多界面是这样的

三 建立er图

选择 datebase 然后选择 reverse engineer 或者直接Ctirl+R

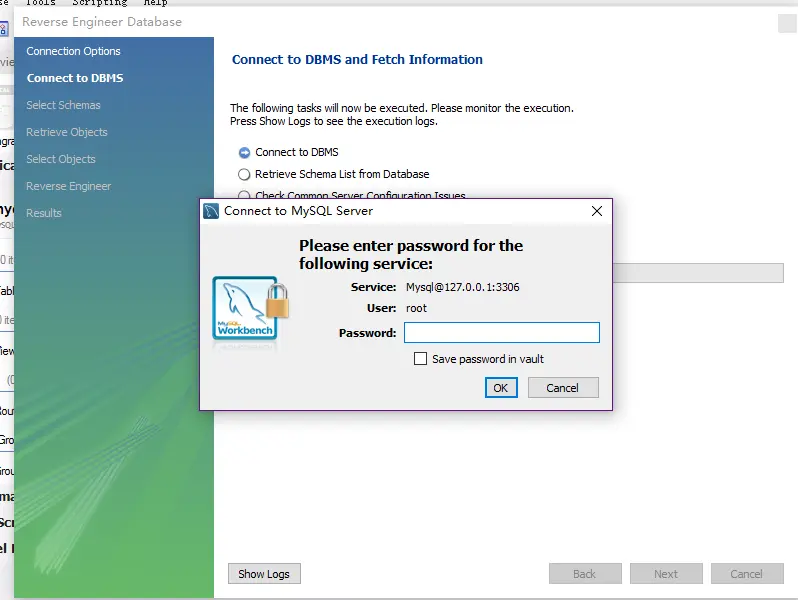

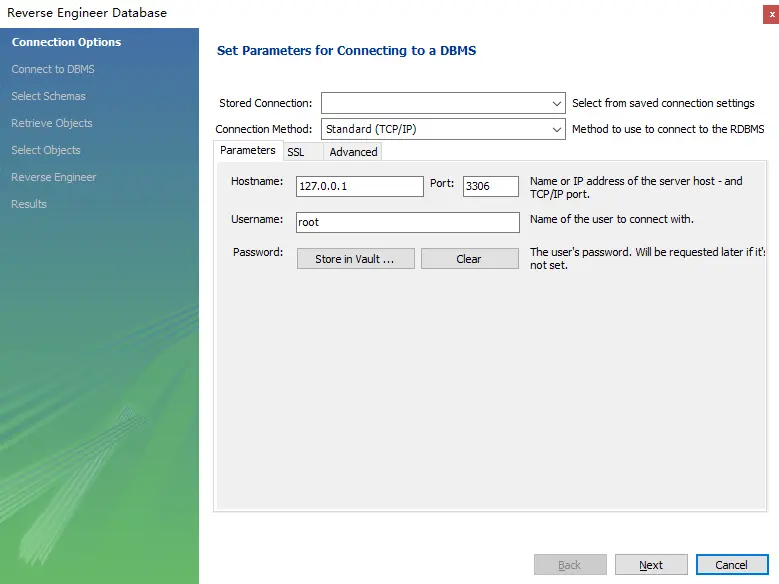

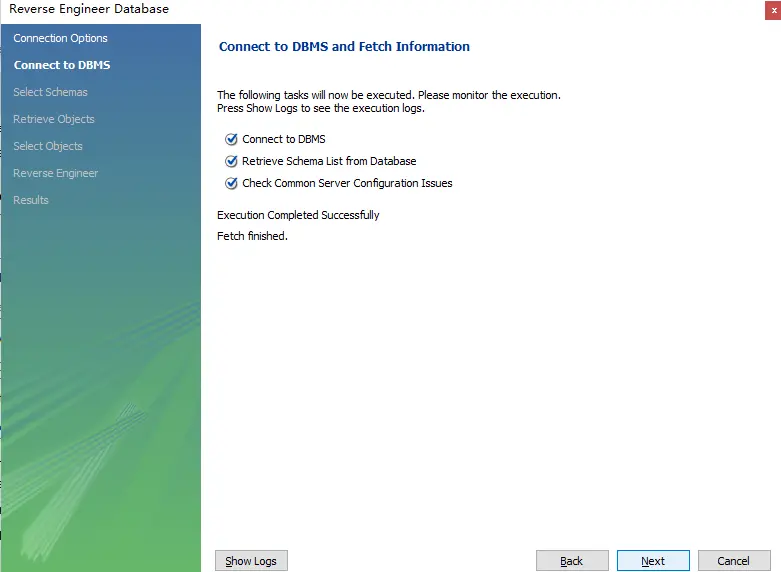

然后一路选择next

接下来的地方需要选择是要画哪一个的er图

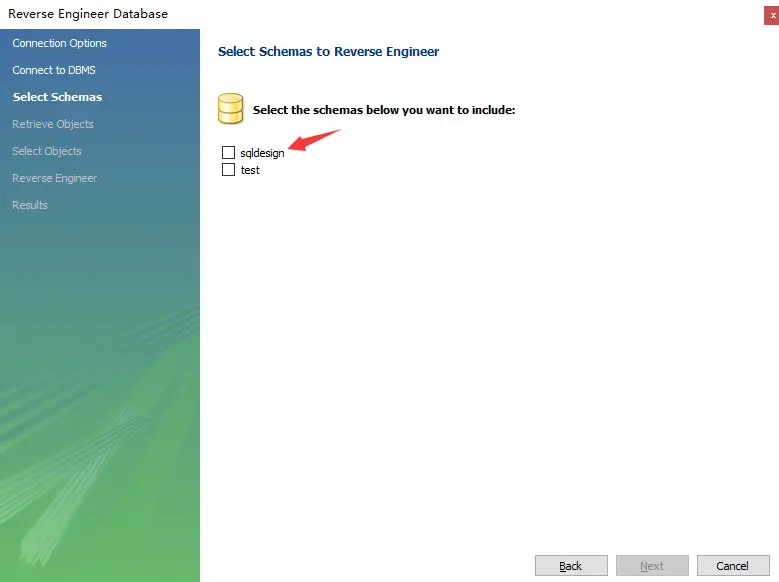

选择自己要进行构造er图的数据库

剩下的就是完全的next+finish了

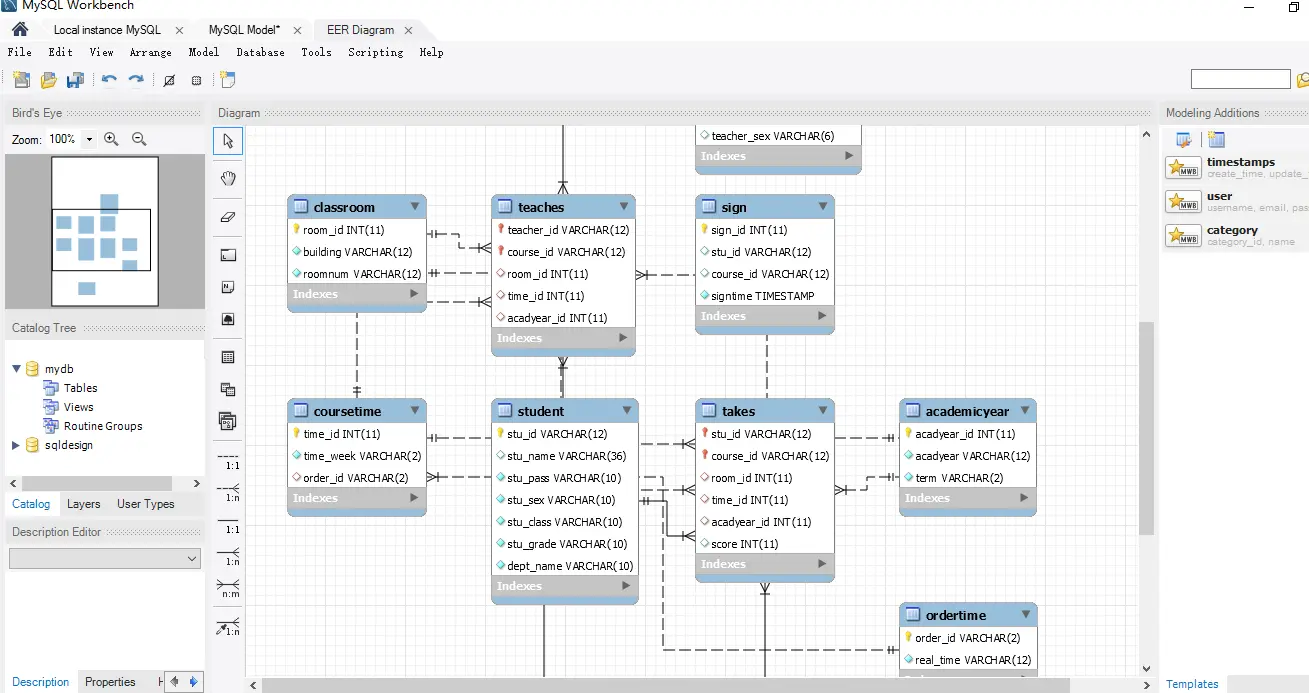

最后生成的er图是这样的

然后将er图保存为png格式的时候

File——>export——>export as png 然后选择文件位置就可以。

以上就是通过workbench得到er图的全部内容

【温馨提示】 如果发现自己的er图有点怪异，那就去看自己的数据库的设计吧，可能是自己的数据库出现了问题哦。

最后希望大家能够专心的去设计自己的数据库，至于画图这种低质量的事情就交给我们的这些成型的工具就可以了。大家一起加油~
