Uniapp中使用Echarts

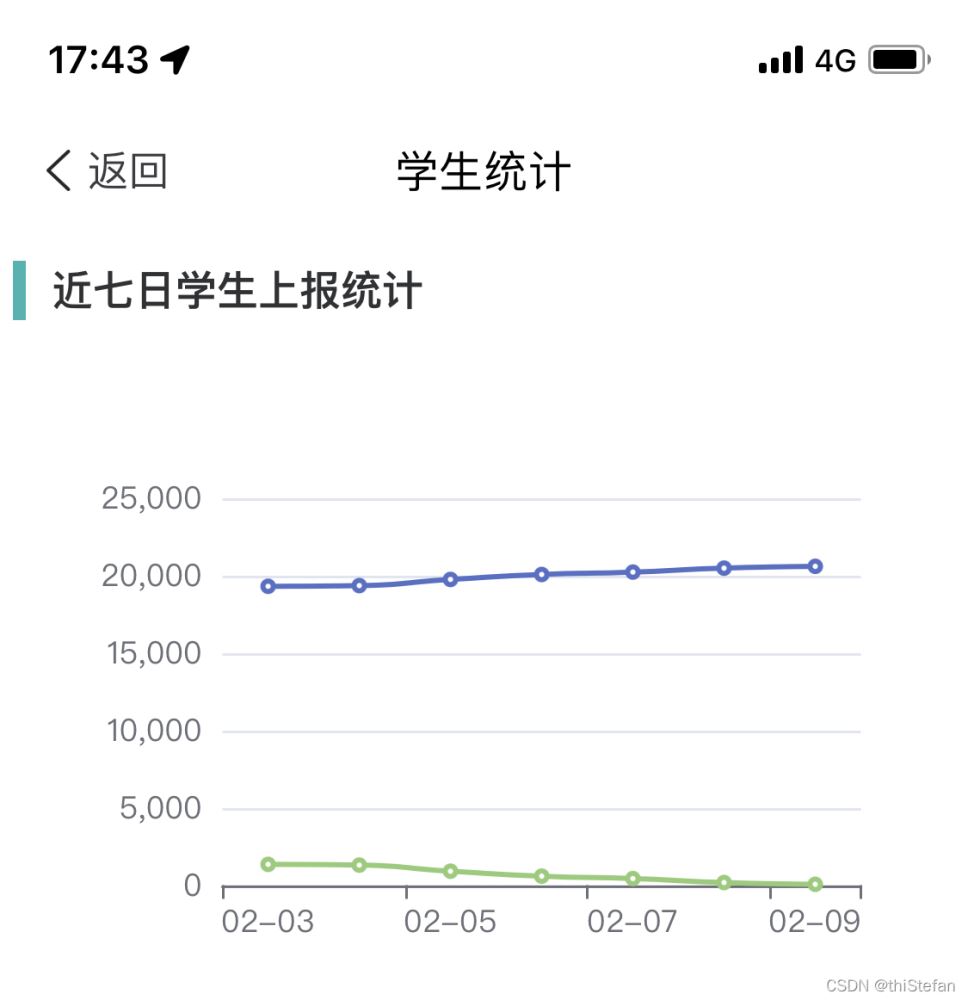

这里只举例折线图。
一、视图层
画图依赖于canvas标签,记得给它一个id名。
1 2 3 | <template><view class = "dataTable" ><u-toast ref= "uToast" ></u-toast><view class = "dataTable-canvas" ><view class = "dataTable-canvas-title" ><text> 近七日学生上报统计 </text></view><canvas id= "myEcharts" ></canvas></view></view></template> |
二、逻辑层
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 | <script> // 将npm方式下载的echarts插件引入进来 import * as echarts from 'echarts' ; // 接口 import { getWeekStuReport } from '@/api/dataTable/dataTable.js' ; export default { data() { return { // 这里初始化一个null,待会儿用来充当echarts实例 myChart: null , } }, onLoad(options) { let that = this ; // 通过nextTick异步画图 this .$nextTick(() => { that.drawLines(); }); }, beforeDestroy() { // 页面关闭时销毁echarts实例 this .myChart.clear(); this .myChart.dispose(); }, methods: { async drawLines() { // 这里是初始化的方式,通过id查询找到你的canvas标签 this .myChart = echarts.init(document.getElementById( 'myEcharts' )); // 这里我初始化了4个数组用来存放 后端接口给我的数据 let data = []; let tian = []; let reportLine = []; let notReportLine = []; try { let res = await getWeekStuReport(); console.log(res); if (res.code != 0) { this .$refs.uToast.show({ title: res.message, type: 'error' , duration: 3000, }); } else { data = res.result; data.forEach((item) => { // 从接口中提取自己想要的数据 tian.push(item.type); reportLine.push(item.sbNum); notReportLine.push(item.notSbNum); }) } } catch (e) { console.log(e); } // 这里开始就是echarts的配置项了 let option = { // x轴数据 xAxis: { type: 'category' , data: tian, }, // y轴数据 yAxis: { type: 'value' , }, // 这里写2个对象是2条线条,3个则是3条 series: [ { // data使用刚才定义的数组,数据从后端接口中取得 data: reportLine, type: 'line' , smooth: true , }, { data: notReportLine, type: 'line' , smooth: true , }, ], grid: { // 这里可以防止Y轴显示不全 containLabel: true } } // 这里不要忘记把option设置给echarts实例 this .myChart.setOption(option); // 这里是用于窗口变化时的自适应,利用的是echarts自带的resize方法 // 如果你打印出来这个echarts实例,可以在函数里面找到这个方法 window.addEventListener( 'resize' , () => { this .myChart.resize() }); }, }, } </script> |
三、样式
记得给canvas宽高就行。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 | <style scope= "" lang= "scss" > .dataTable{ padding: 10rpx; width: 100%; height: 100%; &-canvas { &-title { padding: 20rpx 0rpx; > text { padding-left: 20rpx; width: 100%; height: 100%; font-size: 32rpx; font-weight: 550; line-height: 32rpx; border-left: 10rpx solid #28b5b1; } } #myEcharts { width: 100%; height: 600rpx; } } } </style> |
uni-app微信小程序使用echarts图表
前言:本来是使用的ucharts,但因为无法监听图例点击交互,满足不了需求,所以只能放弃。
首先,下载echart组件。可以先随便建个文件夹,然后 npm init。接着下载依赖
1 | npm install echarts mpvue-echarts |

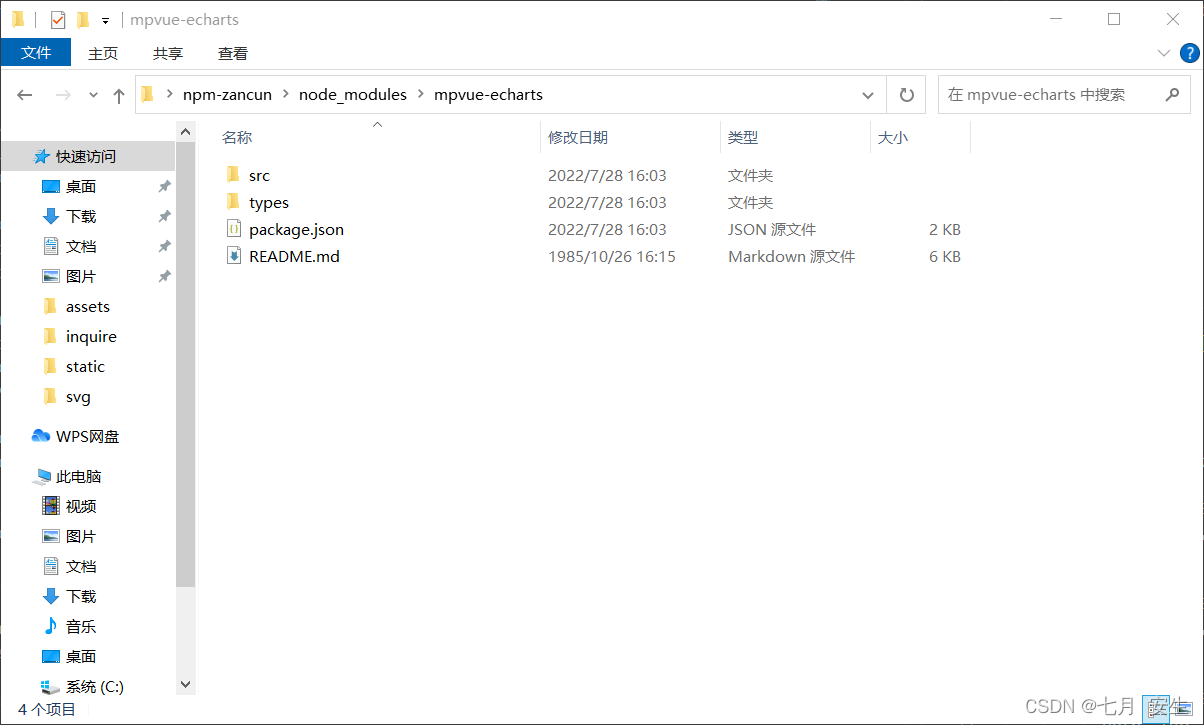

然后找到 node_modulesmpvue-echarts下的文件,如图
只留下src,其他的删掉(没有用到)。然后复制 mpvue-echarts文件夹到你项目的components中。如图
接着需要echarts.min.js文件。
链接: ECharts 在线构建定制echarts的js文件,选择自己项目需要的图表及组件,可以选择进行代码压缩。
把下载下来的 echarts.min.js放到你的项目中。!!!还需要修改里面的代码,
!!!修改 echarts.min.js,否则会报错 t.addEventListener is not a function。
1.增加代码
1 | var isDomLevel2 = ( typeof window !== 'undefined' ) && !!window.addEventListener; |

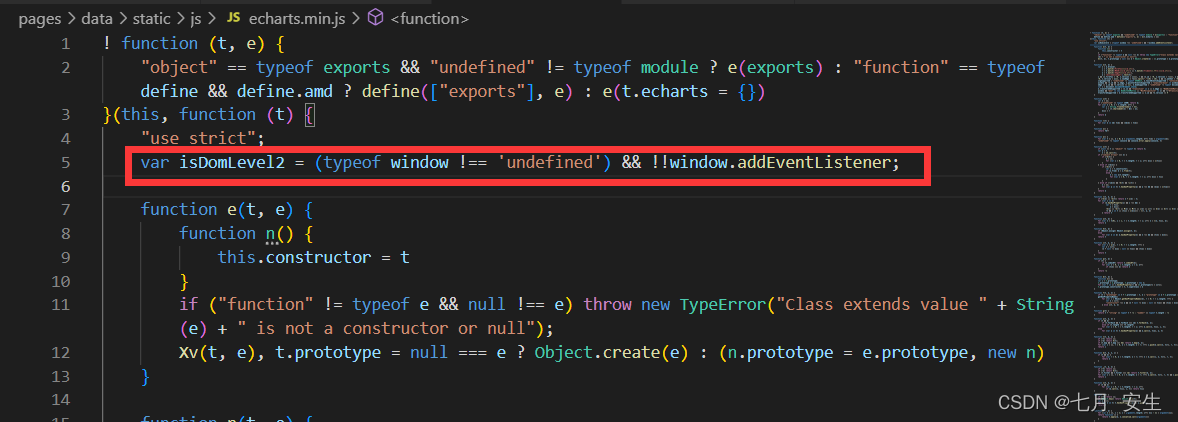

如下图
2.修改 Le 和 Pe 函数(可通过ctrl+f搜索)如下
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 | // An highlighted block function Pe(t, e, n, i) { if (isDomLevel2) { t.addEventListener(e, n, i) } else { t.attachEvent( 'on' + e, n) } } function Le(t, e, n, i) { if (isDomLevel2) { t.removeEventListener(e, n, i) } else { t.detachEvent( 'on' + e, n) } } |
3.全文搜索 preventDefault() 修改当前的方法函数增加判断(我一开始没改这个,图表正常没啥问题,但是我用dataZoom滑动时会报错“t.preventDefault is not a function”,然后改为如下代码后就能正常滑动了)
如下
1 2 3 4 5 6 7 | // An highlighted block if (isDomLevel2) { t.preventDefault(), t.stopPropagation(), t.cancelBubble = !0 } else { t.returnValue = false ; t.cancelBubble = !0 } |
压缩的代码格式化后体积增加了1倍,所以我最后没有格式化,直接在压缩的代码里找到对应位置修改的。 需要准备的东西都已经好了,接下来正片开始!! 在页面中使用:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 | <template><view class = "echarts-wrap" ><my-echarts id= "main" ref= "mapChart" :echarts= "echarts" :oninit= "initChart" ></my-echarts></view></template><script> import * as echarts from "@/pages/data/static/js/echarts.min.js" ; //这里根据自己存放的路径修改 import myEcharts from "@/pages/data/components/mpvue-echarts/src/echarts.vue" ; //这里根据自己存放的路径修改 let chart = null ; //放外层方便拿到echart实例 export default { components: { myEcharts, }, data() { return { echarts, }; }, onReady() {}, mounted() { setTimeout(() => { chart.on( "click" , (params) => { //监听图例点击事件(详细参见echart文档) this .$emit( "chartClick" , params); }); }, 500); this .updateData() //模拟动态更新数据 }, methods: { initChart(canvas, width, height) { chart = echarts.init(canvas, null , { width: width, height: height, }); canvas.setChart(chart); var option = { xAxis: { type: "category" , data: [ "Mon" , "Tue" , "Wed" , "Thu" , "Fri" , "Sat" , "Sun" ], }, yAxis: { type: "value" , }, series: [ { data: [120, 200, 150, 80, 70, 110, 130], type: "bar" , }, ] }; // ECharts 配置项(详细的图表配置参见 echart配置项) chart.setOption(option); return chart; // 返回 chart 后可以自动绑定触摸操作 }, updateData(){ setTimeout(()=>{ chart.setOption({ series:[{ data:[30, 90, 111, 20, 70, 88, 11] }] }) },1000) }, }, }; </script><style> .echarts-wrap { width: 100%; height: 300px; } </style> |

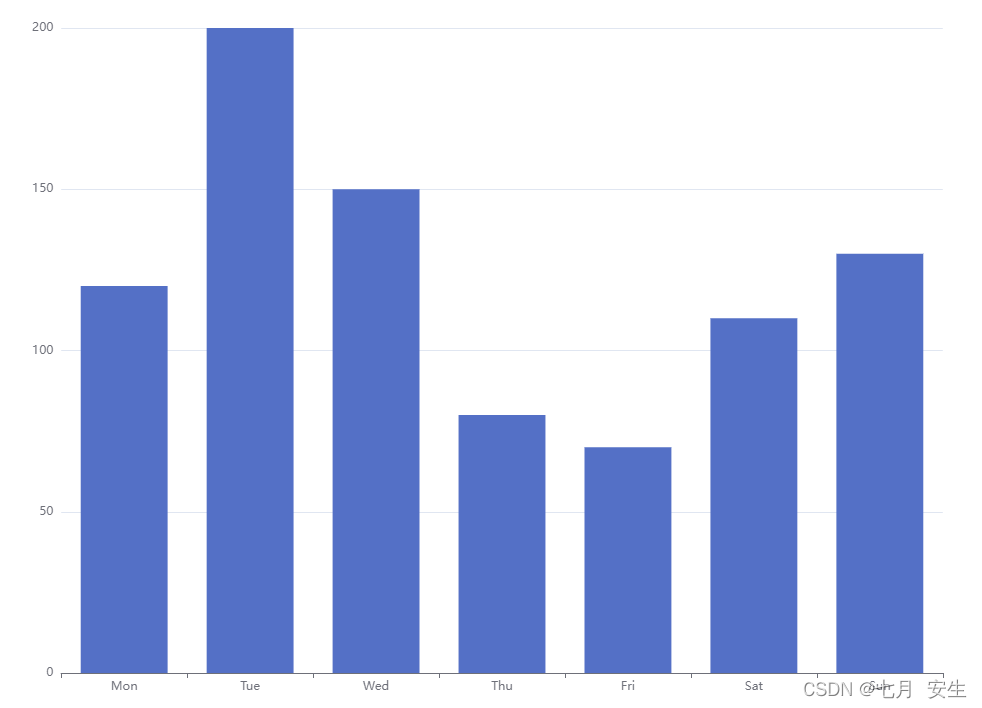

详细的图表配置参见 echart配置项 最后效果:
