Vue3快速diff算法的处理过程

发布: 2024年 5月 26日 116阅读

一、为什么要使用diff算法

新旧vnode节点都有一组子节点的情况下，如果不使用diff算法处理则渲染器的做法是，将旧的子节点全部卸载，再挂载新的子节点，并没有考虑到节点的复用情况，比如下面的两组vnode

const newVnode = {
  type: 'div',
  children: [
    { type: 'p', children: '1' },
    { type: 'p', children: '2' },
    { type: 'p', children: '3' },
  ]
}

const oldVnode = {
  type: 'div',
  children: [
    { type: 'p', children: '4' },
    { type: 'p', children: '5' },
    { type: 'p', children: '6' }
  ]
}

实际上并不需要去全部卸载然后挂载新的子节点，只需要替换子节点中p标签中的文本内容即可。 Vue使用diff算法的原因就是为了避免全量更新子节点，尽可能的去复用或者使用较少的操作去完成节点的更新。

二、如何复用子节点

1.判断是否可复用：

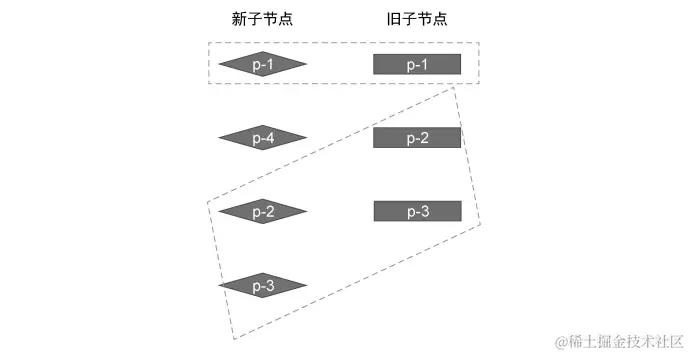

观察以下两个新旧节点：他们的类型相同都是p元素，并且其内容其实也没有变化，只是元素的顺序发生了变动，这种情况我们完全可以复用新旧节点：

const newVnode = {
  type: 'div',
  children: [
    { type: 'p', children: '1' },
    { type: 'p', children: '2' },
    { type: 'p', children: '3' },
  ]
}

const oldVnode = {
  type: 'div',
  children: [
    { type: 'p', children: '3' },
    { type: 'p', children: '2' },
    { type: 'p', children: '1' }
  ]
}

为了能够识别出哪些子节点是我们可以复用的，可以给其加上key属性，当新旧节点的key值相同时，则证明他们是同一个子节点，可以复用。

const newVnode = {
  type: 'div',
  children: [
    { type: 'p', children: '1', key:1 },
    { type: 'p', children: '2', key:2  },
    { type: 'p', children: '3', key:3  },
  ]
}

const oldVnode = {
  type: 'div',
  children: [
    { type: 'p', children: '3', key:3 },
    { type: 'p', children: '2', key:2  },
    { type: 'p', children: '1', key:1  },
  ]
}

2.对可复用节点的处理：

节点可复用并不意味着只需要简单的处理新旧子节点的顺序变化，子节点的内容可能也会发生变动，所以在移动之前需要打补丁确保内容更新：我们需要对前面处理子节点更新的patchChildren进行完善，主要处理其中新旧子节点都是多个的情况，此时我们才需要使用diff算法处理,其中再使用patch函数去更新可复用节点,具体的处理过程在下文中进行描述：

function patchChildren(n1, n2, container) {
    if (typeof n2.children === 'string') {
     //省略代码
    } else if (Array.isArray(n2.children)) {
      //新子节点是一组节点
      if (Array.isArray(n1.children)) {
        //旧子节点也是一组节点，应用diff算法处理
        //省略diff算法代码
        //diff中会使用patch去更新可复用元素
      } else if (typeof n1.children === 'string') {
       //省略代码
      }
    }
  }

三、Vue3快速diff算法的处理过程

1.预处理:处理两组子节点中首尾节点可复用的情况

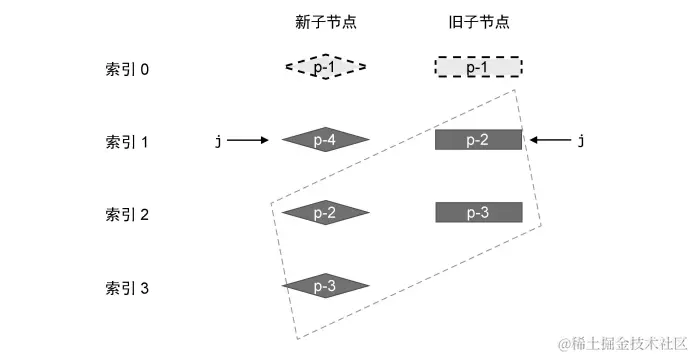

比如下面的情况：

有三个节点key值相同，可以复用，并且他们在子节点中的相对顺序也没有发生变化，p-1在最前面，p-2和p-3在最后面。所以他们并不需要移动，只需要处理中间的节点。

处理前置节点：

设置一个索引j从0开始使用while循环寻找相同的前置节点：如果是key相同的节点，调用patch函数打补丁更新其中的内容，直到使用同一个索引取到的新旧子节点key值不同

处理后置节点：

拿到新旧子节点最后一个元素的索引oldEnd和newEnd，使用while从两组节点尾部往上遍历，如果是key相同的节点则调用patch函数打补丁更新其中的内容，知道取不到相同key的节点为止。

我们使用一个patchKeyedChildren函数去实现上述过程：

  function patchKeyedChildren(n1, n2, container) {
    const oldChildren = n1.children
    const newChildren = n2.children

    //处理前置节点
    let j = 0
    let oldVNode = oldChildren[j]
    let newVNode = newChildren[j]

    while (oldVNode.key === newVNode.key) {
        patch(oldVNode, newVNode, container)
        j++
        oldVNode = oldChildren[j]
        newVNode = newChildren[j]
    }

    //处理后置节点
    //将新旧节点的索引指向最后一个子节点
    let oldEnd = oldChildren.length - 1
    let newEnd = newChildren.length - 1

    oldVNode = oldChildren[oldEnd]
    newVNode = newChildren[newEnd]

    while (oldVNode.key === newVNode.key) {
        patch(oldVNode, newVNode, container)
        oldEnd--
        newEnd--
        oldVNode = oldChildren[oldEnd]
        newVNode = newChildren[newEnd]
    }

  }

2、预处理之后的两种情况：需要删除节点、需要新增节点

如何判断存在需要删除或者新增的节点? 在预处理之后我们可以获得的信息有：

  • 处理前置节点的时候获得的索引j
  • 处理后置节点得到的两个索引newEnd、oldEnd 利用以上索引可以做出判断：

需要新增节点的情况：oldEnd = j：

需要删除节点的情况：oldEnd >= j 以及 newEnd

在前文:
Vuejs 数据是如何渲染的？渲染器的简单实现

Vue 的渲染器是如何对节点进行挂载和更新的中实现的patch和mountElement方法并不能指定位置去挂载节点，为了能够处理指定节点位置插入节点，我们需要为其增加一个参数anchor，传入锚点元素。

function patch(n1, n2, container, anchor) {
   //...省略代码
  if (typeof type === 'string') {
    if (!n1) {
        //在此处传入锚点以支持新节点按位置插入
      mountElement(n2, container, anchor)
    } else {
      patchElement(n1, n2)
    }
  } else if (type === Text) {
    //...省略代码
}

function mountElement(vnode, container, anchor) {
    //省略代码
    //给insert方法传递锚点元素
    insert(el, container, anchor)
}

const renderer = createRenderer({
    //...省略代码
    insert(el, parent, anchor = null) {
        //根据锚点元素插入节点
        parent.insertBefore(el, anchor)
    }
})

接下来我们需要完善patchKeyedChildren去处理上述两种情况：

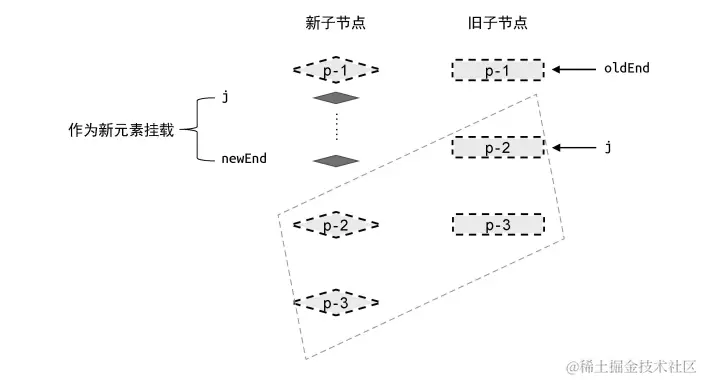

需要新增节点时：

function patchKeyedChildren(n1, n2, container) {
    const oldChildren = n1.children
    const newChildren = n2.children

    //需要插入新节点
    if (j > oldEnd && j

代码如上，我们首先使用newEnd+1获取锚点索引，并且使用newChildren[anchorIndex].el去获取到锚点元素，其中还做了一个判断如果newEnd是尾部节点那不需要提供锚点元素直接处理即可。

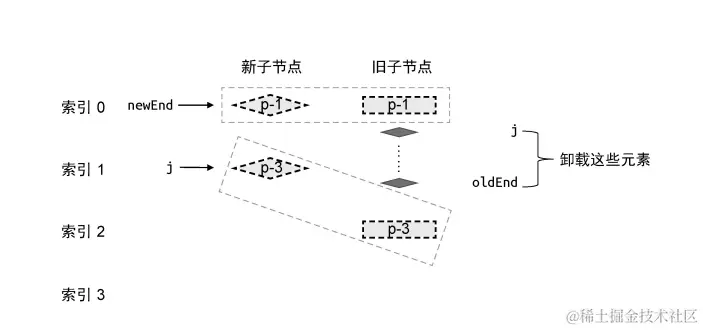

需要删除节点时:

function patchKeyedChildren(n1, n2, container) {
    const oldChildren = n1.children
    const newChildren = n2.children

    //需要插入新节点
    if (j > oldEnd && j  newEnd && j

如上所示，当j时循环使用umount卸载对应的节点即可。

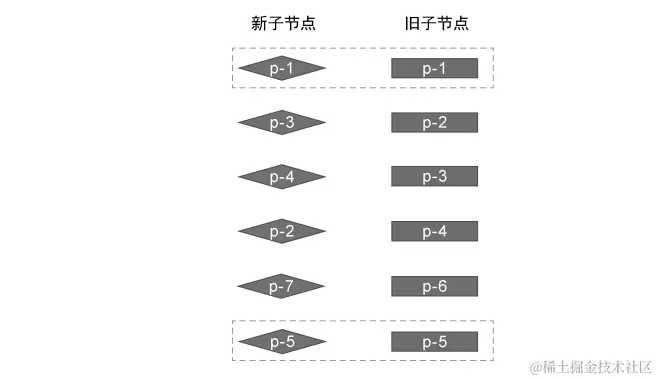

在实际过程中，很少会有像上述简单的预处理即可完成大部分工作的情况，这个时候就需要进行进一步的判断： 比如以下情况：

在经过预处理之后，只有首尾两个节点被正确更新了，仍然会有多数节点没有被更新。

预处理之后后续需要做的是:

  • 判断节点是否需要移动，移动节点；
  • 如果有需要添加或者移除的节点进行处理；

3.判断节点是否需要移动：

1.构建source数组

source数组需要去存储新的子节点对应的旧子节点的位置索引，然后去计算一个最长递增子序列，通过最长递增子序列去完成DOM的移动操作

初始化source数组:

function patchKeyedChildren(n1, n2, container) {
    const oldChildren = n1.children
    const newChildren = n2.children

    //需要插入新节点
    if (j > oldEnd && j  newEnd && j

source数组的长度等于预处理之后剩余节点的长度也就是newEnd - j + 1,我们使用fill将数组中的元素填充为-1初始化其中的值

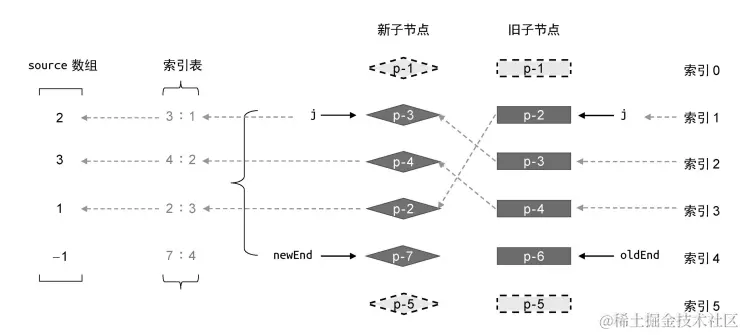

填充source数组: 使用新子节点在旧子节点中的索引去填充source数组

如上key为p-3的新子节点在旧子节点中的索引为2，所以source数组的第一项需要被填充为2，key为p-4的新子节点在旧子节点为3，所以source数组的第二项的值为3，以此类推。 在这个过程中需要嵌套两个for循环去遍历新旧子节类似下面的过程：

for (let i = oldStart; i

以上做法时间复杂度为O(n^2),在子节点数量增加时会存在性能问题。 优化的办法是先遍历新的一组子节点，根据子节点的位置和key生成一张索引表，然后再遍历旧的一组子节点，利用节点的key在索引表中找到对应的新子节点的位置，以此填充source数组。

const oldStart = j
const newStart = j
const keyIndex = {}
for(let i = newStart; i

优化后的代码如上所示:
首先将预处理之后的j值作为遍历新旧节点开始时的索引，定义一个对象keyIndex作为索引表，遍历预处理之后剩余的一组新子节点，将新子节点newChildren[i]的key值与其位置索引放入索引表中。 遍历旧子节点，在遍历时，我们可以通过当前节点的key去keyIndex索引表中获取从而拿到当前遍历的旧子节点的oldChildren[i]对应的新节点的位置keyIndex[oldVNode.key],如果位置存在，说明节点可复用，使用patch打补丁，并且使用当前旧节点的索引i对source数组进行填充。

2.标识是否需要移动节点

需要添加标识有:

  • 是否需要移动moved: 用于标识是否有需要移动的节点，
  • 当前新子节点的位置pos: 用于记录遍历旧子节点中遇到的最大的索引值k，如果此次遍历的k值大于上一次的，说明相对位置正确无需移动,
  • 已经更新过的节点数量patched：当patched大于source数组的长度即newEnd - j + 1时说明所有可复用节点已经处理完毕，还有一些旧子节点需要执行卸载操作， 代码如下，我们在每一次更新节点内容后递增patched++记录处理数量，并对moved和pos的值进行处理。
const count = newEnd - j + 1  // 新的一组子节点中剩余未处理节点的数量
const source = new Array(count)
source.fill(-1)

const oldStart = j
const newStart = j
let moved = false
let pos = 0
const keyIndex = {}
for(let i = newStart; i

4.处理节点的移动：

先前我们使用moved去标记了是否有至少一个子节点需要移动，当moved为true时，我们需要配合source数组中的最长递增子序列去移动节点，否则直接不用再去使用diff。

1.最长递增子序列：

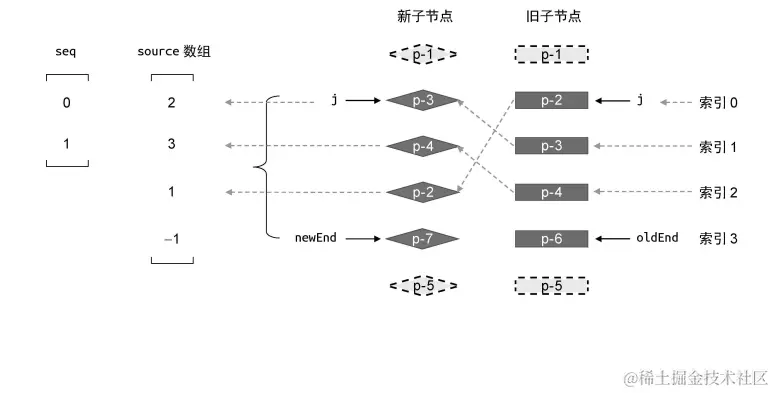

什么是最长递增子序列 递增子序列就是在一个序列中，从左到右依次找出更大的值所构成的序列，在一个序列中可能存在多个递增子序列，最长递增子序列就是其中长度最长的那个。 例如 在上面的例子中我们得到的source数组为[2, 3, 1, -1],则其最长递增子序列为[2,3]，我们通过处理得到了对应的旧子节点的索引[0, 1],即最长递增子序列对应的新子节点的索引。

如上最长递增子序列对应的旧节点为key为p-3、p-4，对应在新子节点的位置为0，1。

最长递增子序列的意义：通过最长递增子序列得到的索引可以提示我们哪些元素的相对位置，在子节点更新后并未发生变化，我们可以保留这些节点的相对位置，然后去处理和移动其他位置。如上p-3和p-4的相对位置在更新之后并未发生变化，即新节点中的索引为0和1的元素不需要移动。这里我们省略求最长递增子序列的方法，直接将其当作函数lis处理source数组的结果

const seq = lis(source)

2.根据最长递增子序列移动节点：

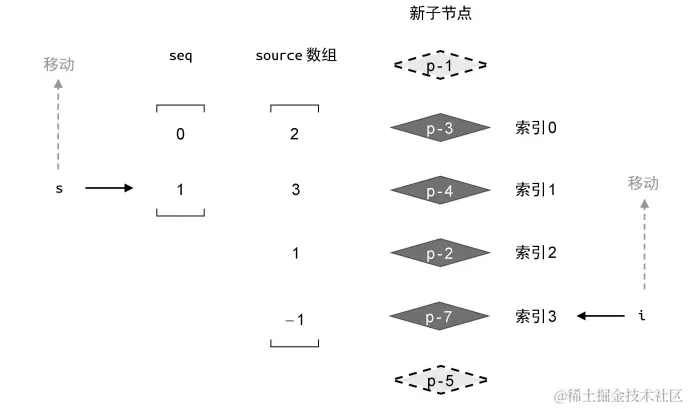

创建两个索引辅助移动:

  • 索引 i 指向新的一组子节点中的最后一个节点。
  • 索引 s 指向最长递增子序列中的最后一个元素。

我们需要去判断以下的情况:

  • source[i] === -1: 节点不存在，需要挂载新节点
  • i!==seq[s]：节点需要移动，
  • i===seq[s]：节点无需移动，将s递减并再次进行比较

完善patchKeyedChildren去处理这几种情况:

function patchKeyedChildren(n1, n2, container) {
  //省略预处理和构造source数组代码
  if (moved) {
    const seq = lis(source)
    // s 指向最长递增子序列的最后一个值
    let s = seq.length - 1
    let i = count - 1
    for (i; i >= 0; i--) {
      if (source[i] === -1) {
        // 说明索引为 i 的节点是全新的节点，应该将其挂载

      } else if (i !== seq[j]) {

        // 说明该节点需要移动
      } else {
        // 当 i === seq[j] 时，说明该位置的节点不需要移动
        // 并让 s 指向下一个位置
        s--
      }
    }
  }
}
}

节点不存在情况具体处理

if (source[i] === -1) {
    // 该节点在新的一组子节点中的真实位置索引
    const pos = i + newStart
    const newVNode = newChildren[pos]
    // 该节点下一个节点的位置索引
    const nextPos = pos + 1
    // 锚点
    const anchor = nextPos

代码如上所示：当新子节点是新节点时直接获取，该节点的位置，即索引，并且加一获得锚点用于挂载元素，如果元素本身就是最后一个元素 nextPos ，则无需锚点。 此时p-7处理完成，继续向上处理p-2

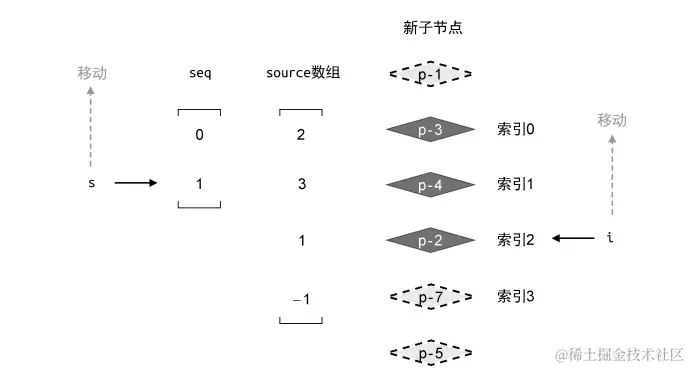

节点需要移动的情况

if (i !== seq[s]) {
    // 该节点在新的一组子节点中的真实位置索引
    const pos = i + newStart
    const newVNode = newChildren[pos]
    // 该节点下一个节点的位置索引
    const nextPos = pos + 1
    // 锚点
    const anchor = nextPos

逻辑和节点不存在的情况类似，只是移动节点通过insert函数去完成。此时处理的结果如下

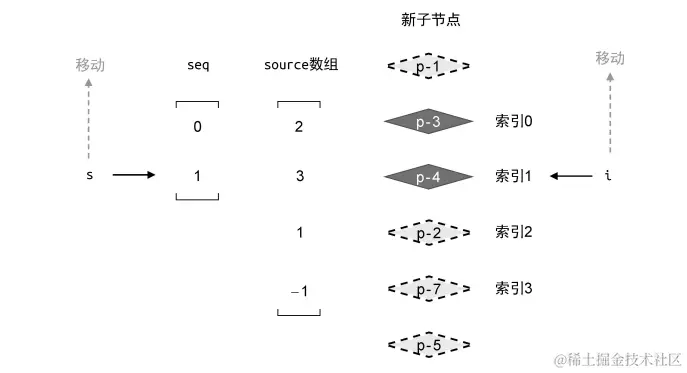

节点不需要移动的情况 对于p-3和p-4来说，source[i] !== -1,并且i === seq[s]，即节点无需移动只需更新s的值即可

  s--

依此类推直到循环结束，子节点全部更新完毕，该过程完整代码如下：

  if (moved) {
    const seq = lis(source)
    // s 指向最长递增子序列的最后一个值
    let s = seq.length - 1
    let i = count - 1
    for (i; i >= 0; i--) {
      if (source[i] === -1) {
        // 说明索引为 i 的节点是全新的节点，应该将其挂载
        // 该节点在新 children 中的真实位置索引
        const pos = i + newStart
        const newVNode = newChildren[pos]
        // 该节点下一个节点的位置索引
        const nextPos = pos + 1
        // 锚点
        const anchor = nextPos

总结：

  • 使用 diff 算法的原因：

    • 传统的 DOM 更新方法会在有新旧子节点时卸载旧节点并挂载新节点，这种方法没有考虑到节点的复用可能性。diff 算法通过比较新旧节点的差异来复用节点，从而优化性能。

  • 节点复用依据:key：

    • 节点复用是通过比较节点的 key 和类型来实现的。相同的 key 和类型表明两个节点可以被视为同一个，从而复用以减少 DOM 操作。

  • Vue 3 diff算法的过程：

    • 预处理阶段：处理首尾节点，找出新旧两种子节点中首尾可复用的节点并更新。
    • 处理理想情况下新增和删除节点：若通过预处理有一组节点已经更新完毕，证明新的一组子节点只需新增或删除部分节点即可完成更新。
    • 构造source数组：通过遍历新旧两组子节点，构造一个source数组,去存储新的子节点对应的旧子节点的位置索引，并在此过程中判断是否需要使用diff算法处理移动。
    • 节点位置移动：根据最长递增子序列判断具体的某个节点是否需要新增或者移动，在需要时移动节点以匹配新的子节点顺序。

  • diff算法带来的效率提升：

    • 算法避免了全量的 DOM 更新，通过巧妙的方法判断哪些节点需要更新、移动或重新挂载，从而降低了全量更新的成本和时间。

以上就是Vue3快速diff算法的处理过程的详细内容，更多关于Vue3快速diff算法的资料请关注IT俱乐部其它相关文章！
