Spring boot整合tomcat底层原理剖析

发布: 2023年 2月 1日 509阅读

从源码层面理解spring boot的默认web容器，以及他们是如何关联起来的。

本文结论

  • 源码基于spring boot2.6.6
  • 项目的pom.xml中存在spring-boot-starter-web的时候，在项目启动时候就会自动启动一个Tomcat。
  • 自动配置类ServletWebServerFactoryAutoConfiguration找到系统中的所有web容器。我们以tomcat为主。
  • 构建TomcatServletWebServerFactory的bean。
  • SpringBoot的启动过程中，会调用核心的refresh方法，内部会执行onRefresh()方法，onRefresh()方法是一个模板方法，他会执行会执行子类ServletWebServerApplicationContext的onRefresh()方法。
  • onRefresh()方法中调用getWebServer启动web容器。

spring-boot-starter-web内部有什么？

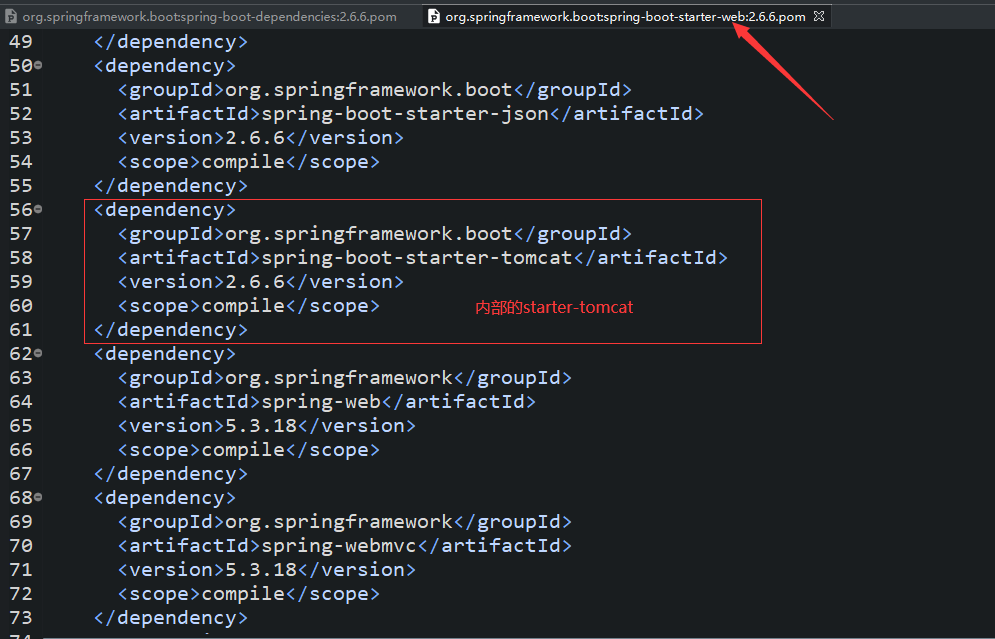

  • 在spring-boot-starter-web这个starter中，其实内部间接的引入了spring-boot-starter-tomcat这个starter，这个spring-boot-starter-tomcat又引入了tomcat-embed-core依赖，所以只要我们项目中依赖了spring-boot-starter-web就相当于依赖了Tomcat。

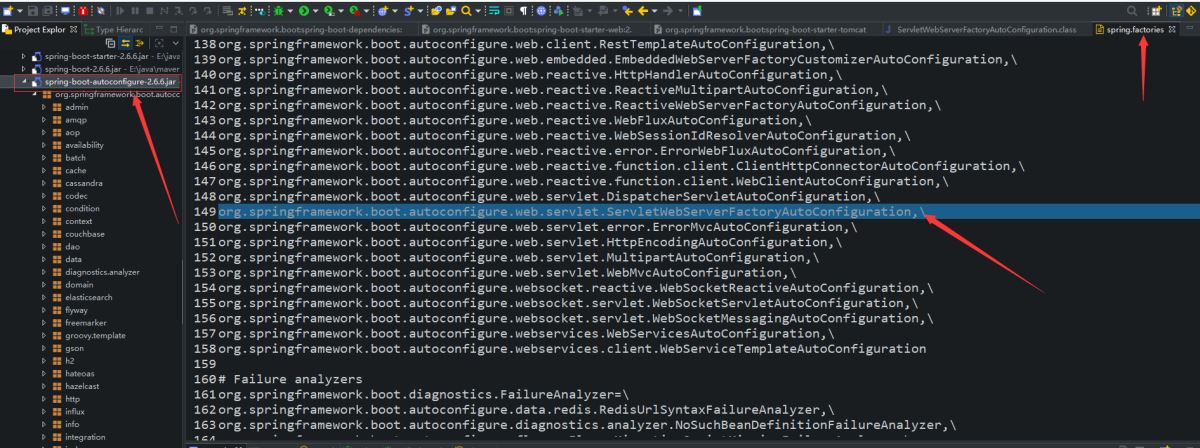

自动配置类：ServletWebServerFactoryAutoConfiguration在spring-boot-autoconfigure-2.6.6.jar这个包中的spring.factories文件内，配置了大量的自动配置类，其中就包括自动配置tomcat的自动配置类：ServletWebServerFactoryAutoConfiguration

自动配置类的代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
// full模式
@Configuration(proxyBeanMethods = false)

// 配置类解析顺序
@AutoConfigureOrder(Ordered.HIGHEST_PRECEDENCE)

// 条件注解：表示项目依赖中要有ServletRequest类（server api）
@ConditionalOnClass(ServletRequest.class)
// 表示项目应用类型得是SpringMVC（在启动过程中获取的SpringBoot应用类型）
@ConditionalOnWebApplication(type = Type.SERVLET)

// 读取server下的配置文件
@EnableConfigurationProperties(ServerProperties.class)

// import具体的加载配置的类和具体web实现容器
@Import({ ServletWebServerFactoryAutoConfiguration.BeanPostProcessorsRegistrar.class,
        ServletWebServerFactoryConfiguration.EmbeddedTomcat.class,
        ServletWebServerFactoryConfiguration.EmbeddedJetty.class,
        ServletWebServerFactoryConfiguration.EmbeddedUndertow.class })
public class ServletWebServerFactoryAutoConfiguration {
    ......
}
  • ServletRequest是存在于tomcat-embed-core-9.0.60.jar中的的一个类，所以@ConditionalOnClass(ServletRequest.clas s)会满足。
  • spring-boot-starter-web中，间接的引入了spring-web、spring-webmvc等依赖，所以@ConditionalOnWebApplication(type = Type.SERVLET)条件满足。
  • 上面的俩个条件都满足，所以spring回去解析这个配置类，在解析过程中会发现他import了三个类！我们重点关注EmbeddedTomcat。其他俩个的内部条件注解不满足！
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
@Configuration(proxyBeanMethods = false)
// tomcat内部的类，肯定都存在
@ConditionalOnClass({ Servlet.class, Tomcat.class, UpgradeProtocol.class })

// 程序员如果自定义了ServletWebServerFactory的Bean，那么这个Bean就不加载。
@ConditionalOnMissingBean(value = ServletWebServerFactory.class, search = SearchStrategy.CURRENT)
static class EmbeddedTomcat {
    @Bean
    TomcatServletWebServerFactory tomcatServletWebServerFactory(
        ObjectProvider<tomcatconnectorcustomizer> connectorCustomizers,
        ObjectProvider<tomcatcontextcustomizer> contextCustomizers,
        ObjectProvider<tomcatprotocolhandlercustomizer>> protocolHandlerCustomizers) {
            TomcatServletWebServerFactory factory = new TomcatServletWebServerFactory();
            // orderedStream()调用时会去Spring容器中找到TomcatConnectorCustomizer类型的Bean，默认是没有的，程序员可以自己定义。这个Bean可以设置一些tomcat的配置，比如端口、协议...
            // TomcatConnectorCustomizer：是用来配置Tomcat中的Connector组件的
            factory.getTomcatConnectorCustomizers().addAll(connectorCustomizers.orderedStream().collect(Collectors.toList()));
            // TomcatContextCustomizer：是用来配置Tomcat中的Context组件的
            factory.getTomcatContextCustomizers().addAll(contextCustomizers.orderedStream().collect(Collectors.toList()));
            // TomcatProtocolHandlerCustomizer：是用来配置Tomcat中的ProtocolHandler组件的
            factory.getTomcatProtocolHandlerCustomizers().addAll(protocolHandlerCustomizers.orderedStream().collect(Collectors.toList()));
            return factory;
        }
    }
}</tomcatprotocolhandlercustomizer></tomcatcontextcustomizer></tomcatconnectorcustomizer>
  • 对于另外的EmbeddedJetty和EmbeddedUndertow，逻辑类似，都是判断项目依赖中是否有Jetty和Undertow的依赖，如果有，那么对应在Spring容器中就会存在JettyServletWebServerFactory类型的Bean、或者存在UndertowServletWebServerFactory类型的Bean。

TomcatServletWebServerFactory的作用：获取WebServer对象

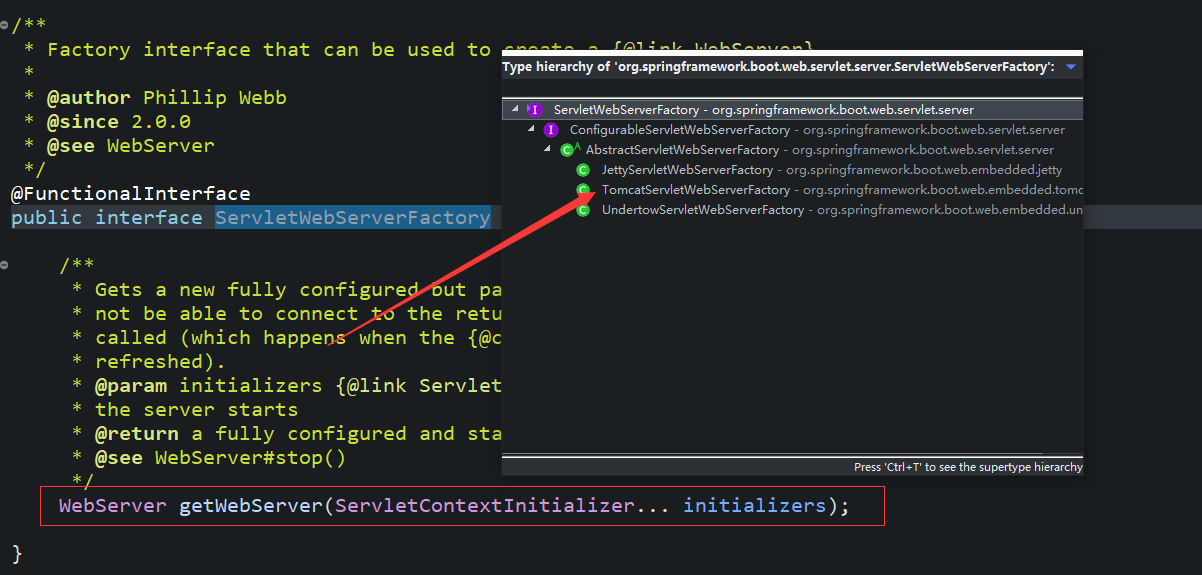

  • TomcatServletWebServerFactory他实现了ServletWebServerFactory这个接口。
  • ServletWebServerFactory接口内部只有一个方法是获取WebServer对象。

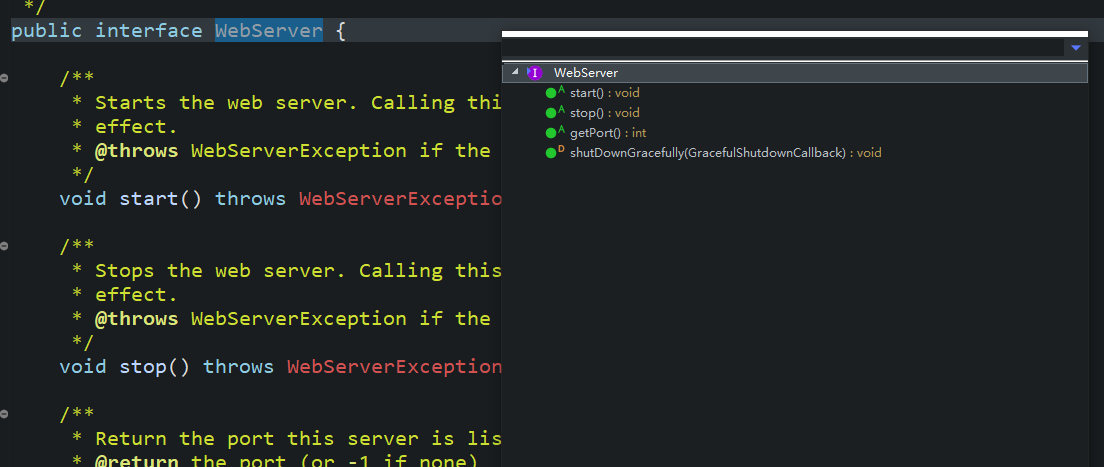

  • WebServer拥有启动、停止、获取端口等方法,就会发现WebServer其实指的就是Tomcat、Jetty、Undertow。

  • 而TomcatServletWebServerFactory就是用来生成Tomcat所对应的WebServer对象，具体一点就是TomcatWebServer对象，并且在生成TomcatWebServer对象时会把Tomcat给启动起来。
  • 在源码中，调用TomcatServletWebServerFactory对象的getWebServer()方法时就会启动Tomcat。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
public WebServer getWebServer(ServletContextInitializer... initializers) {
    if (this.disableMBeanRegistry) {
        Registry.disableRegistry();
    }
    // 构建tomcat对象
    Tomcat tomcat = new Tomcat();

    // 设置相关的属性
    File baseDir = (this.baseDirectory != null) ? this.baseDirectory : createTempDir("tomcat");
    tomcat.setBaseDir(baseDir.getAbsolutePath());
    for (LifecycleListener listener : this.serverLifecycleListeners) {
        tomcat.getServer().addLifecycleListener(listener);
    }
    Connector connector = new Connector(this.protocol);
    connector.setThrowOnFailure(true);
    tomcat.getService().addConnector(connector);
    customizeConnector(connector);
    tomcat.setConnector(connector);
    tomcat.getHost().setAutoDeploy(false);
    configureEngine(tomcat.getEngine());
    for (Connector additionalConnector : this.additionalTomcatConnectors) {
        tomcat.getService().addConnector(additionalConnector);
    }
    prepareContext(tomcat.getHost(), initializers);

    // 启动tomcat，这个方法内部有this.tomcat.start();
    return getTomcatWebServer(tomcat);
}

spring boot启动的时候启动tomcat

  • SpringBoot的启动过程中，会调用核心的refresh方法，内部会执行onRefresh()方法，onRefresh()方法是一个模板方法，他会执行会执行子类ServletWebServerApplicationContext的onRefresh()方法。
1
2
3
4
5
6
7
8
9
10
11
protected void onRefresh() {
    // 模板方法，先调用它父类的，一般是空方法
    super.onRefresh();
    try {
        // 创建web容器
        createWebServer();
    }
    catch (Throwable ex) {
        throw new ApplicationContextException("Unable to start web server", ex);
    }
}

这个方法会调用createWebServer()方法。

1
2
3
4
5
6
7
8
9
10
// 最核心的俩行代码
private void createWebServer() {
    ......
    // 获取web容器，多个或者没有的时候报错
    ServletWebServerFactory factory = getWebServerFactory();

    // 调用这个容器的getWebServer方法，上面的启动tomcat的方法！
    this.webServer = factory.getWebServer(getSelfInitializer());
    ......
}
  • getWebServerFactory控制项目组有且只能有一个web容器！
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
protected ServletWebServerFactory getWebServerFactory() {
    // Use bean names so that we don't consider the hierarchy

    // 得到所有类型为ServletWebServerFactory的Bean。TomcatServletWebServerFactory、JettyServletWebServerFactory、UndertowServletWebServerFactory都是他得到子类！
    String[] beanNames = getBeanFactory().getBeanNamesForType(ServletWebServerFactory.class);

    // 不存在，报错
    if (beanNames.length == 0) {
        throw new ApplicationContextException("Unable to start ServletWebServerApplicationContext due to missing ServletWebServerFactory bean.");
    }

    // 存在不止一个，报错！
    if (beanNames.length > 1) {
        throw new ApplicationContextException("Unable to start ServletWebServerApplicationContext due to multiple ServletWebServerFactory beans : " + StringUtils.arrayToCommaDelimitedString(beanNames));
    }

    // 返回唯一的一个web容器！
    return getBeanFactory().getBean(beanNames[0], ServletWebServerFactory.class);
}

获取tomcat的配置

  • 自动配置类ServletWebServerFactoryAutoConfiguration上除了import三个web容器，还import了BeanPostProcessorsRegistrar。
  • BeanPostProcessorsRegistrar实现了ImportBeanDefinitionRegistrar，所以他会在spring启动的时候调用registerBeanDefinitions方法。
  • registerBeanDefinitions会注册一个Bean：webServerFactoryCustomizerBeanPostProcessor。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
public void registerBeanDefinitions(AnnotationMetadata importingClassMetadata, BeanDefinitionRegistry registry) {
    // Bean工厂，一个Aware回调进行赋值
    if (this.beanFactory == null) {
        return;
    }
    // 注册webServerFactoryCustomizerBeanPostProcessor这个Bean。
    registerSyntheticBeanIfMissing(registry, "webServerFactoryCustomizerBeanPostProcessor",
        WebServerFactoryCustomizerBeanPostProcessor.class,
        WebServerFactoryCustomizerBeanPostProcessor::new);

    // 注册errorPageRegistrarBeanPostProcessor
    registerSyntheticBeanIfMissing(registry, "errorPageRegistrarBeanPostProcessor",
        ErrorPageRegistrarBeanPostProcessor.class, ErrorPageRegistrarBeanPostProcessor::new);
}
  • webServerFactoryCustomizerBeanPostProcessor实现了BeanPostProcessor，所以他会在启动的时候调用postProcessBeforeInitialization方法。
1
2
3
4
5
6
7
8
private void postProcessBeforeInitialization(WebServerFactory webServerFactory) {
    // 找到WebServerFactoryCustomizer的Bean
    LambdaSafe.callbacks(WebServerFactoryCustomizer.class, getCustomizers(), webServerFactory)
        // 标记日志用的类
        .withLogger(WebServerFactoryCustomizerBeanPostProcessor.class)
        // 调用customize方法，传入webServerFactory
        .invoke((customizer) -> customizer.customize(webServerFactory));
}
  • postProcessBeforeInitialization中会调用WebServerFactoryCustomizer类customize方法，在系统中的唯一实现：ServletWebServerFactoryCustomizer的customize方法。
  • customize把配置中的内容设置到ConfigurableServletWebServerFactory对象中。他的实现TomcatServletWebServerFactory在启动的时候就会有值！
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
@Override
public void customize(ConfigurableServletWebServerFactory factory) {
    PropertyMapper map = PropertyMapper.get().alwaysApplyingWhenNonNull();
    map.from(this.serverProperties::getPort).to(factory::setPort);
    map.from(this.serverProperties::getAddress).to(factory::setAddress);
    map.from(this.serverProperties.getServlet()::getContextPath).to(factory::setContextPath);
    map.from(this.serverProperties.getServlet()::getApplicationDisplayName).to(factory::setDisplayName);
    map.from(this.serverProperties.getServlet()::isRegisterDefaultServlet).to(factory::setRegisterDefaultServlet);
    map.from(this.serverProperties.getServlet()::getSession).to(factory::setSession);
    map.from(this.serverProperties::getSsl).to(factory::setSsl);
    map.from(this.serverProperties.getServlet()::getJsp).to(factory::setJsp);
    map.from(this.serverProperties::getCompression).to(factory::setCompression);
    map.from(this.serverProperties::getHttp2).to(factory::setHttp2);
    map.from(this.serverProperties::getServerHeader).to(factory::setServerHeader);
    map.from(this.serverProperties.getServlet()::getContextParameters).to(factory::setInitParameters);
    map.from(this.serverProperties.getShutdown()).to(factory::setShutdown);
    for (WebListenerRegistrar registrar : this.webListenerRegistrars) {
        registrar.register(factory);
    }
    if (!CollectionUtils.isEmpty(this.cookieSameSiteSuppliers)) {
        factory.setCookieSameSiteSuppliers(this.cookieSameSiteSuppliers);
    }
}

ServletWebServerFactoryCustomizer这个Bean是哪里的？

  • 在我们自动配置类ServletWebServerFactoryAutoConfiguration中定义。
1
2
3
4
@Bean
public ServletWebServerFactoryCustomizer servletWebServerFactoryCustomizer(ServerProperties serverProperties, ObjectProvider<weblistenerregistrar> webListenerRegistrars, ObjectProvider<cookiesamesitesupplier> cookieSameSiteSuppliers) {
    return new ServletWebServerFactoryCustomizer(serverProperties,webListenerRegistrars.orderedStream().collect(Collectors.toList()),cookieSameSiteSuppliers.orderedStream().collect(Collectors.toList()));
}</cookiesamesitesupplier></weblistenerregistrar>
